Dans les années 99 une première bibliothèque regroupait sous linux les drivers et les fonctions de pilotage pour le matériel vidéo : Video4Linux. Elle était plutôt destinée aux cartes de capture d’images et n’était pas compatible avec la norme DVB et les nouveautés introduites comme par exemple l’enregistrement d’un flux MPEG, ou la sélection d’un flux MPEG dans un gros flux PES (nous verrons le détail plus loin). Dans les années 2000 Nokia a proposé le développement d’un nouveau standard Linux DVB API, compatible avec les puces Siemens, Hauppauge, Philips, ce qui constitue la majorité des cartes satellites commercialisées à l’heure actuelle.

A l’intérieur d’une carte satellite

L’API DVB permet de faire abstraction de la couche matérielle pour pouvoir coder des applications multimédia sans se préoccuper des pilotes des cartes. Les fonctions appelées seront les même quel que soit le matériel utilisé et les logiciels créés à partir de cet API auront l’avantage d’être compatible avec quasiment toutes les cartes satellites du marché.

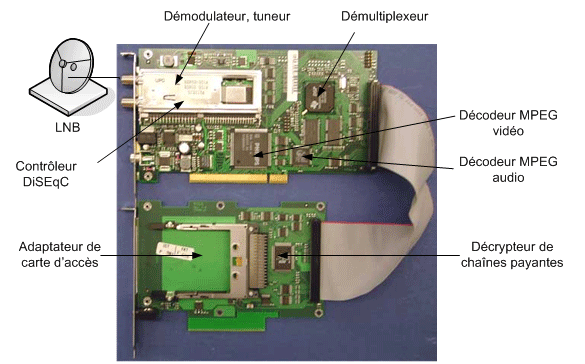

Modules d’une carte satellite toute intégrée. L’adaptateur permet d’insérer des cartes d’abonnement aux fournisseurs de chaînes payantes, par exemple CanalSatellite :

La carte présentée est exceptionnellement riche en modules, en réalité la plupart des modules présents peuvent être émulés par le processeur de l’ordinateur. Par exemple, la partie décodeur MPEG vidéo et audio peut très bien s’effectuer en temps réel sur un processeur récent. La partie décryptage peut aussi être émulée par certains logiciels mais en général ceci est synonyme de décryptage illégal sans carte d’abonnement…

Schéma du parcours de flux multimédia DVB Satellite.

Quel que soit le matériel utilisé, l’API DVB permet de gérer ces différents module en s’appuyant sur la chaîne de flux suivante :

• Contrôleur DiSEqC
  Comme vu dans la partie DiSEqC, il permet de sélectionner l’antenne, le LNB (polarisation) et le satellite et si besoin de contrôler la motorisation de la parabole…
• Tuneur/Démodulateur DVB
  Le signal brut entrant est convertit en flux MPEG de transport : MPEG Transport Stream ou MPEG TS.
• L’adaptateur de carte CA ou CI
  Il est souvent appelé «Conditional Access» (CA) ou CI. Le flux TS tout entier passe à travers le CA. Les programmes auxquels l’utilisateur est abonné (d’après la carte d’abonnement) sont décodés en temps réel et réinsérés dans le flux TS en sortie.
• Le démultiplexeur
  Il va séparer les multiples flux videos, audios et DATA du flux TS. En général le flux DATA donne des informations sur les programmes en cours de diffusion, le télétexte le guide etc…
• Filtre, Décodeurs MPEG2 audio et video decoder
  Le filtre sélectionne un flux vidéo audio et DATA en fonction de différents identifiants NID SID VPID TID. Ce flux sélectionné sera ensuite décodé pour affichage à l’écran ou sur télé en passant par un encodeur.

Programmation API DVB

Chaque module décrit précédemment va être contrôlé par l’API DVB.
Frontend : Tuneur / Démodulateur et DiSEqC
Demux : Démultiplexeur
Vidéo : Décodeur MPEG Vidéo
Audio : Décodeur MPEG Audio
CA Device : Adaptateur Carte
